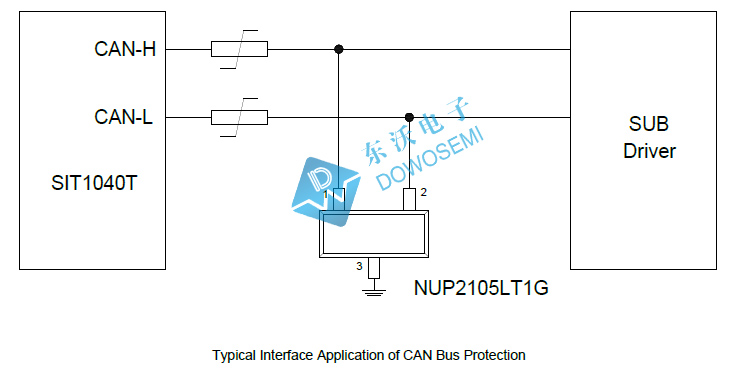

典型端口接口應用方案之一：CAN bus總線靜電保護方案，應該選用什么型號的TVS瞬態抑制二極管為其保駕護航？關于CAN bus總線保護方案設計，如下圖所示：

從圖中可以看出，CAN bus總線保護方案中選用了TVS品牌東沃電子（DOWOSEMI）推出的TVS二極管陣列NUP2105LT1G。關于NUP2105LT1G這個物料，相信很多電子工程師并不陌生，尤其是從事汽車電子行業的工程師，這個料可謂是明星物料，CAN bus總線靜電防護專用保護二極管。接下來，TVS廠家東沃電子從特性、參數、應用三方面帶您走進NUP2105LT1G的世界里！查看東沃電子ESD-NUP2105LT1G Datasheet可知：

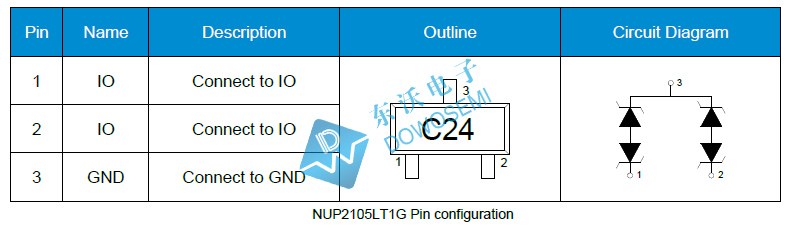

TVS二極管陣列NUP2105LT1G特性

NUP2105LT1G是一種瞬態電壓抑制器陣列，旨在保護連接到數據和傳輸線的精密元件免受靜電放電 (ESD)、電快速瞬態 (EFT) 和閃電的影響，具體特性如下：

· IEC 61000-4-2 4 級 ESD 保護
-±30kV 接觸放電
-±30kV空氣放電
· 450W峰值脈沖功率（8/20us）
· 24V工作電壓
· 低箝位電壓
· 低漏電流
· ESD保護＞15KV
· 符合RoHS
· 保護兩條雙向或兩條單向線路

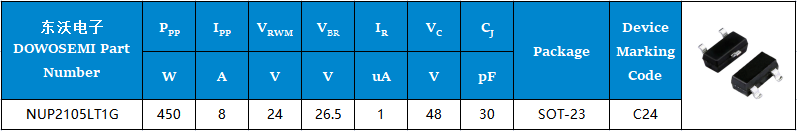

TVS二極管陣列NUP2105LT1G參數

· 峰值脈沖功率Peak Pulse Power ( tp=8/20μs )：450W
· 峰值脈沖電流Peak Pulse Current ( tp =8/20μs )：8A
· 額定對峙電壓Rated Stand-off Voltage：24V
· 最小擊穿電壓Minimum Breakdown Voltage：26.5V
· 最大鉗位電壓Maximum Clamping Voltage：48V
· 最大漏電流Maximum Leakage Current：1uA
· 結電容Typical Capacitance：30pF
· 封裝Package：SOT-23
· 標記代碼Marking Code：C24
· 數量包裝：3000 PCS/Reel

TVS二極管陣列NUP2105LT1G應用

細心的電子工程師會發現，在便攜式產品、控制監控系統、服務器、筆記本、臺式機、手機配件、汽車應用、CAN bus接口等產品中都能看到NUP2105LT1G的身影。東沃電子供應的NUP2105LT1G，品質卓越、穩定可靠、廠家價格、交期迅速、閃電供貨、支持小批量試產、免費送樣、免費EMC測試，可完美替代替換國際知名品牌（如：NXP、ON、TI、PROTEK、BOURNS、ST、Littelfuse、Vishay等等）對應的料號！關于TVS二極管陣列NUP2105LT1G相關信息就分享到這兒，想了解更多有關TVS二極管陣列選型、參數、應用、價格等方面信息，可咨詢東沃電子銷售工程師：136 7581 6901（微信同號）朱經理
