ESD二極管 DWNC5Dxx1UA 封裝SOD-523 電壓3.3V-24V

發表日期:2022-08-05瀏覽:781

ESD二極管具有低結電容、低工作電壓、低箝位電壓、低功耗、快速響應時間等優勢,適合應用于高速的小信號保護,常用于各類通信端口接口靜電防護,比如在RS-485、RS-323、USB2.0、USB3.0、HDMI、LIN總線、CAN總線、RJ45、POE端口都能看到ESD二極管的身影。有關各類通信端口靜電防護方案設計和ESD二極管選型,可咨詢東沃電子(DOWOSEMI)產品工程師,免費方案、免費選型、免費測試、免費樣品。

查看東沃電子ESD二極管產品選型手冊可知,ESD二極管型號有很多,不同型號的ESD二極管,其參數也不一樣。很多電子工程師跟東沃電子反饋,為什么ESD二極管產品手冊都是英文版的,而沒有中文版的?查看ESD二極管產品規格書,重點應該看哪些參數呢?從事電子元器件的人都知道,元器件的產品手冊基本都是用英文描述的,所以需要儲備一定的英文知識才能更好地查看產品手冊。以ESD二極管為例,在選型過程中,重點關注的參數有:反向截止電壓、擊穿電壓、鉗位電壓、峰值脈沖電流、漏電流、結電容,分別對應的英文是:Rated reverse stand-off voltage、Minimum breakdown voltage @IT = 1mA、Typical Clamping voltage、Maximum peak pulse current、Reverse leakage current @VRWM、Typical line capacitance (VIO=0V, VP-P = 30mV, f = 1MHz)。

查閱東沃電子DWNC5Dxx1UA產品手冊可知,封裝SOD-523,功率250W,具體型號有:DWNC5D3V1UA、DWNC5D5V1UA、DWNC5D7V1UA、DWNC5D12V1UA、DWNC5D15V1UA、DWNC5D24V1UA,廣泛應用于:便攜式電子產品、監控控制系統、服務器、筆記本電腦、臺式電腦、機頂盒、通訊系統、數碼相機領域,其典型的互聯網1G接口應用圖如下:

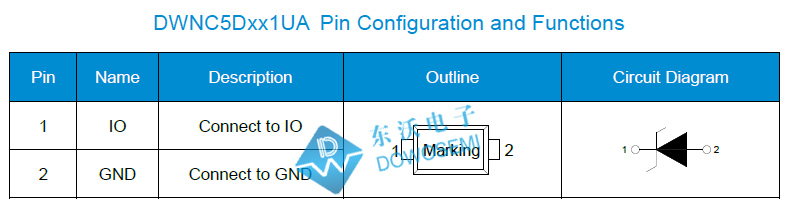

ESD二極管DWNC5Dxx1UA系列引腳圖,如下:

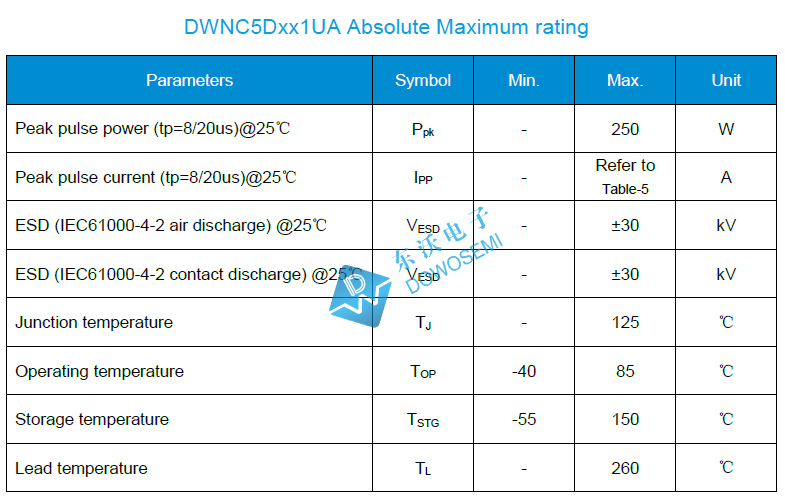

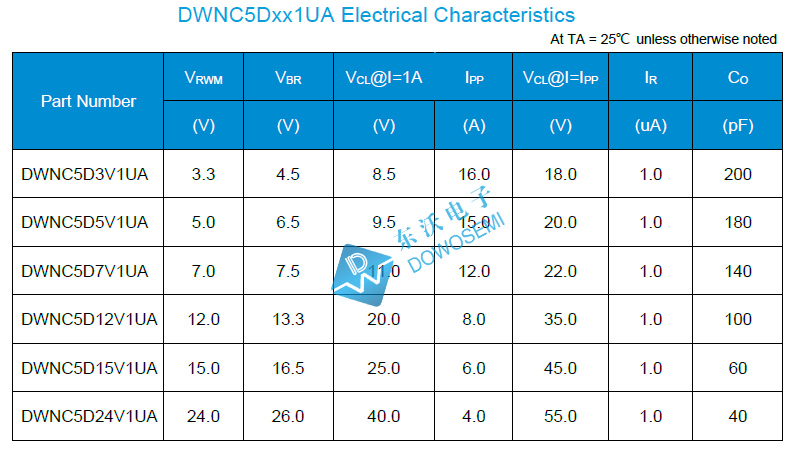

ESD二極管DWNC5Dxx1UA系列參數圖,如下:

想了解更多有于ESD二極管DWNC5D3V1UA、DWNC5D5V1UA、DWNC5D7V1UA、DWNC5D12V1UA、DWNC5D15V1UA、DWNC5D24V1UA產品信息,比如價格、參數、應用、交期、現貨等方面的信息,可咨詢東沃電子產品工程師:136 7581 6901(微信同號)朱經理
