超低電容高分子ESD靜電保護元器件 PESD0402V5 廠家直供
發表日期:2023-11-09瀏覽:514
在需要超高速傳輸信號的場合,如HDMI接口、DVI接口、USB2.0端口、USB3.0端口、手機天線等通訊領域,其傳輸速率在3Gbps以上,如果ESD靜電保護器件的結電容大于1pF時,其會對信號的完整性傳輸帶來影響。為此,為了解決這個問題,東沃電子新推出了基于最新技術的高分子ESD靜電保護元器件。高分子ESD靜電保護元器件是由聚合物(POLYMER)電壓誘變材料和高電分子材料核心制成的,具備了普通ESD靜電二極管的優點,保護IC免受浪涌靜電威脅和損壞。
東沃電子推出的高分子ESD靜電保護元器件PESD0402V5,其產品的結電容值低至0.05pF,完全適合超高速傳輸?shù)膽脠龊稀2榭?a href="http://www.arcadestatus.com/about/index/143.html" target="_blank" title="東沃電子" style="color: rgb(0, 112, 192); text-decoration: underline;">東沃電子“ESD-PESD0402V5 Datasheet”產品規格書可知:
1)高分子ESD靜電保護元器件 PESD0402V5特性
√ 為高速、低壓應用提供最好的ESD保護√ 符合Rohs標準,無鹵素
√ 超低結電容0.05pF
√ 低漏電流(<10nA)
√ 貼片雙向、單線保護
√ 快速響應時間(<1ns)

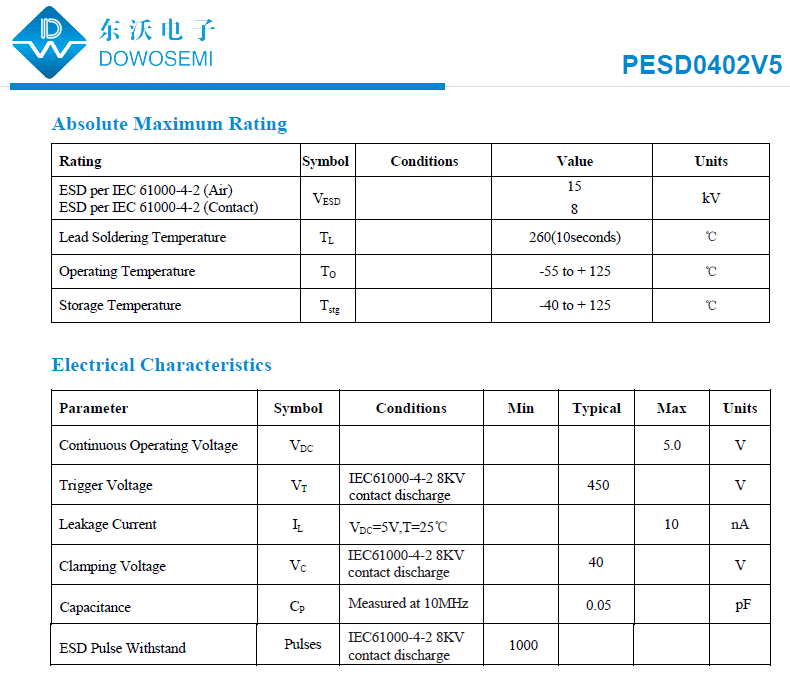

2)高分子ESD靜電保護元器件 PESD0402V5參數
· 工作電壓:5V· 觸發電壓:450V
· 漏電流:10nA
· 鉗位電壓:40V
· 結電容:0.05pF
· 封裝形式:0402
3)高分子ESD靜電保護元器件 PESD0402V5應用
√ 智能手機/移動互聯網設備√ 筆記本/臺式電腦
√ 天線
√ 高速以太網
√ USB 2.0和USB 3.0

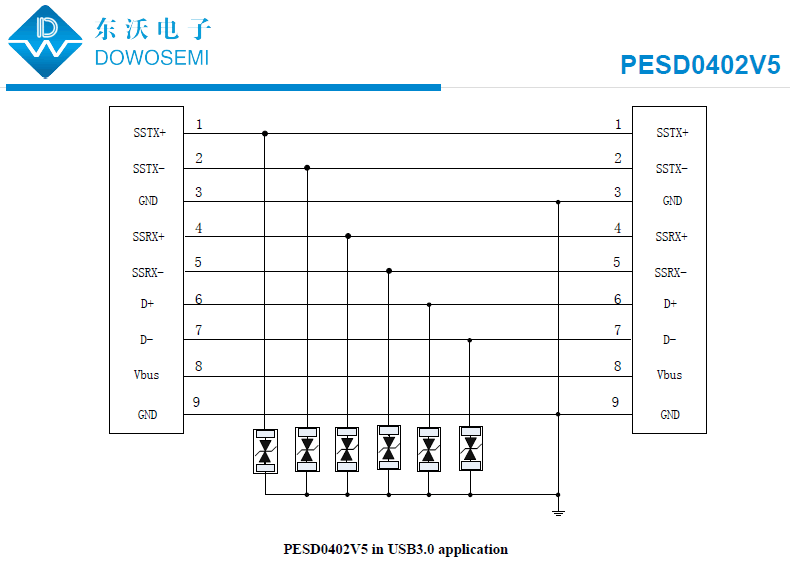

ESD靜電保護元器件PESD0402V5在USB3.0端口的應用方案圖,如下所示:
關于超低電容高分子ESD靜電保護元器件PESD0402V5相關知識就分享到這兒了。東沃電子推出的PESD0402V5現已全面量產、品質穩定、高可靠性、價格美麗、交期迅速、支持少批量試產、免費樣品、免費EMC測試、免費方案設計或整改優化,具體詳情咨詢東沃電子產品工程師:136 7581 6901(微信同號)朱工
