整流橋是一種將交流電轉換為直流電的電子元器件。整流橋和整流二極管在結構、電氣特性和應用場景等方面存在明顯的區別，整流二極管?適用于小功率、低電壓的應用場景，如家用小型電子設備中的電源模塊、開關電路保護和信號整形等。整流橋?適用于高功率、大電流的應用場景，如工業設備、大功率開關電源、UPS電源、變頻器和大功率電機驅動電路等。選用合適的整流橋不僅能提高電路的可靠性和效率，還能降低功耗和成本。整流橋反向電壓有50V、100V、200V、400V、600V、800V、1000V，那么，在實際應用中，應該怎么選型呢？400V整流橋有哪些型號呢？600V整流橋選什么型號好？



400V整流橋常用型號

查閱“東沃產品選型表”可知，東沃電子生產的400V整流橋常用型號有：

UM4B、B4F、B4M、B4S、VMB4S、MB4F、RMB4F、MB4M、MB4S、UM4B、ABS4、DB104S、KBP104、MB4F、MB4M、MB4S、ABS154、DB154S、ABS24、DB204S、2W04、D2KB40、GBL204、GBP204、KBP204、D3KB40、DB304S、GBP304、KBP304、MSB304、D4KB40、GBL404、GBP404、GBU404、KBJ404、KBL404、KBU404、MSB404、D6KB40、DBF604、GBJ604、GBL604、GBU604、KBJ604、KBL604、KBU604、GBJ804、GBU804、KBJ804、KBU804、GBJ1004、GBU1004、KBJ1004、KBU1004、GBU1204、GBJ1504、GBU1504、GBJ2004、GBJ2504、GBJ3004……

600V整流橋常用型號

查閱“東沃產品選型表”可知，東沃電子生產的600V整流橋常用型號有：

UM6B、B6F、B6M、B6S、VMB6S、MB6F、RMB6F、MB6M、MB6S、UM6B、ABS6、DB106S、KBP106、MB6F、MB6M、MB6S、ABS156、DB155S、ABS26、DB205S、2W06、D2KB60、GBL206、GBP206、KBP206、D3KB60、DB305S、GBP306、KBP306、MSB306、D4KB60、GBL406、GBP406、GBU406、KBJ406、KBL406、KBU406、MSB406、D6KB60、DBF606、GBJ606、GBL606、GBU606、KBJ606、KBL606、KBU606、GBJ806、GBU806、KBJ806、KBU806、GBJ1006、GBU1006、KBJ1006、KBU1006、GBU1206、GBJ1506、GBU1506、GBJ2006、GBJ2506、GBJ3006……

整流橋GBJ2504和GBJ2506整流橋參數

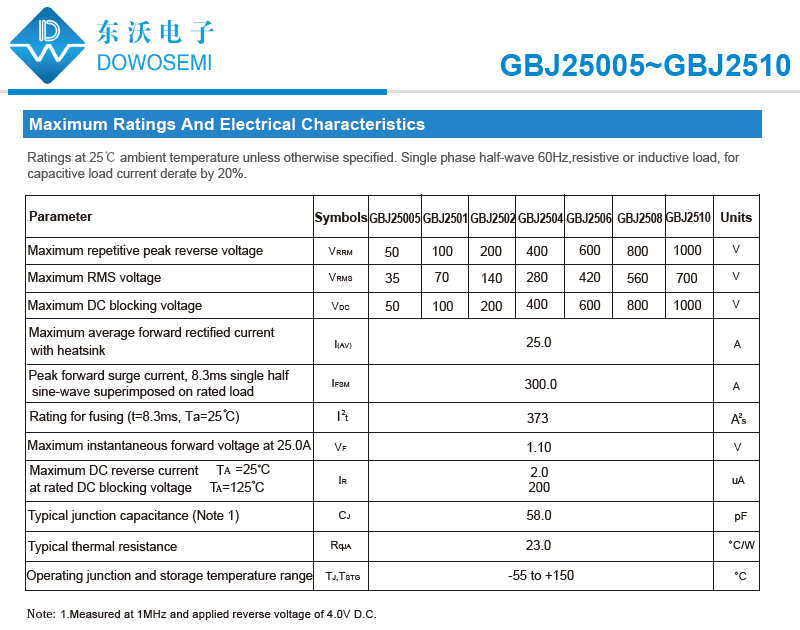

查看東沃電子“GBJ25005~GBJ2510 Datasheet X1.02”產品手冊可知，GBJ25005~GBJ2510整流橋，正向電流25A，玻璃鈍化結芯片，2μA低漏電流，高正向浪涌電流能力，GBJ封裝，反向電壓50V~1000V，型號齊全：GBJ25005、GBJ2501、GBJ2502、GBJ2504、GBJ2506、GBJ2508、GBJ2510。

1）東沃GBJ2504參數

· 最大反向電壓：400V
· 最大平均正向整流電流：25A
· 峰值正向浪涌電流：300A
· 最大瞬時正向電壓：1.1V
· 最大直流反向電流：2μA
· 典型熱阻：23℃/W
· 工作溫度范圍：-55℃ to 150℃
· 封裝：GBJ



2）東沃GBJ2506參數

· 最大反向電壓：600V
· 最大平均正向整流電流：25A
· 峰值正向浪涌電流：300A
· 最大瞬時正向電壓：1.1V
· 最大直流反向電流：2μA
· 典型熱阻：23℃/W
· 工作溫度范圍：-55℃ to 150℃
· 封裝：GBJ

在實際應用中，整流橋選型需綜合考慮多種因素，包括反向電壓、正向電流、正向壓降、功耗、工作溫度范圍、封裝形式、熱性能、可靠性和壽命以及成本和供應商等等。通過全面分析和權衡這些因素，選擇最適合特定應用的整流橋，提高電路的整體性能和可靠性。關于整流橋具體選型，可咨詢東沃電子FAE工程師。關于400V/600V整流橋、GBJ2504和GBJ2506相關知識就分享到這兒，想了解具體型號參數詳情，可向東沃電子索取規格書。東沃電子自主研發、生產、銷售的整流橋封裝多樣、型號齊全、品質卓越、現貨庫存、廠家價格、免費選型、免費樣品，歡迎廣大新老客戶前來咨詢：13675816901（微信同號）朱經理。
