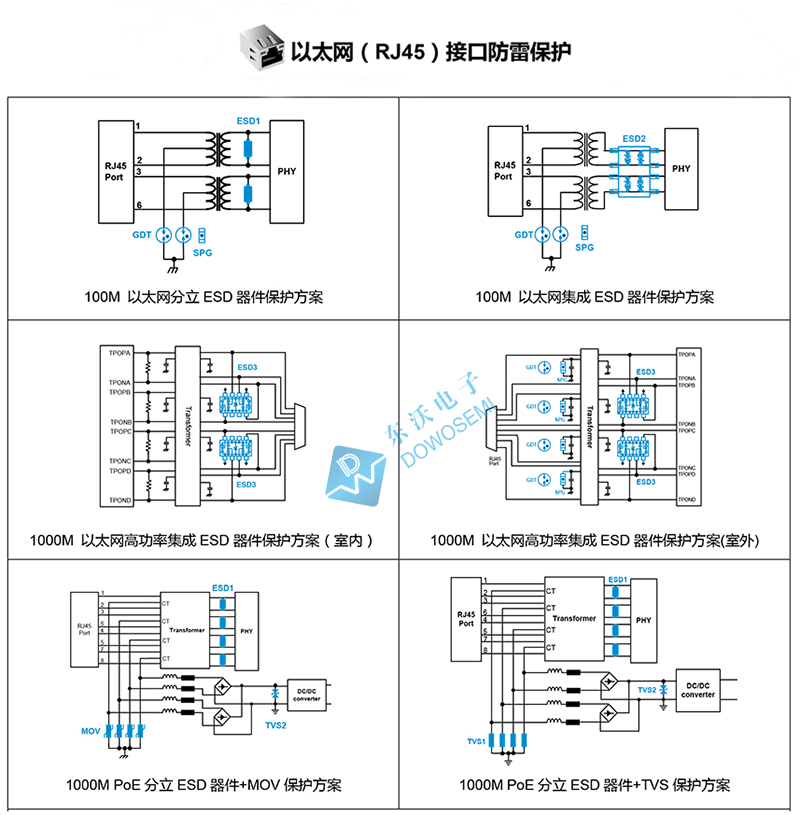

以太網RJ45接口是目前應用較廣泛的通訊設備接口，以太網RJ45的電磁兼容性能關系到通訊設備的穩定運行。戶外以太網容易遭受雷擊，雷擊浪涌產生的過電壓和過電流會損壞以太網電磁兼容平衡，為此做好RJ45以太網接口的雷擊保護方案顯得十分有必要。 關于以太網RJ45接口防雷設計方案，不同電路保護器件公司設計的方案，略有差異。接下來，TVS二極管廠家東沃電子技術從100M（百兆）以太網、1000M（千兆）以太網、1000（千兆）POE以太網三種接口為您分享相對應的防雷保護設計方案：

以太網一次側一般采用放電管做共模浪涌干擾的吸收，帶POE供電的以太網一次側需要加鉗位型保護器件，用TVS瞬態抑制二極管或壓敏低阻MOV串陶瓷氣體放電管來做保護。二次側一般采用ESD二極管做差模浪涌干擾的吸收，根據設計要求靈活選用分立器件或集成器件。具體選用什么型號的電路保護器件為以太網接口保駕護航，還是要根據以太網RJ45接口的應用保護需求及測試條件來定奪。
