雙向瞬態抑制二極管的封裝

發表日期:2021-07-20瀏覽:856

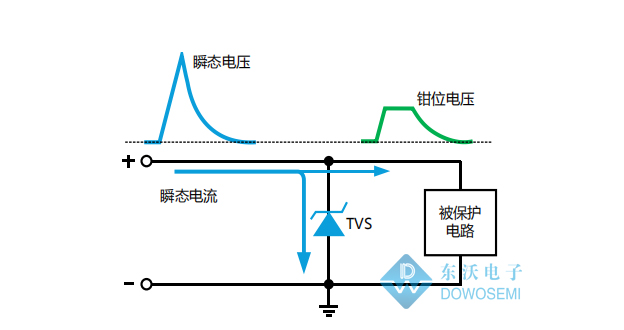

瞬態(電壓)抑制二極管(Transient Voltage Suppressor),簡稱TVS,是一種利用二極管雪崩擊穿原理制成的突波吸收保護器件,應用時并聯在電路中。當瞬態抑制二極管兩端經受瞬間的高能量沖擊時,TVS以極高的速度(P秒級)使其阻抗驟然降低,使其吸收一個大電流,將其兩端間的電壓箝位在一定的數值上,從而保護電路后面的精密元件免受瞬態高能量的沖擊而損壞。瞬態抑制二極管憑瞬態功率大、箝位電壓易控制、優秀的箝位能力、擊穿電壓偏差小、高可靠性、響應速度快等優勢,廣泛應用于數碼產品、汽車工業、通信通訊、智能控制系統等領域。


不同的客戶群體,對于瞬態抑制TVS二極管的需求是不一樣的,大功率小功率、貼片直插、單向雙向、高壓低壓、車規級汽車級、SOD-123封裝SMA封裝等等。不管何種需求的瞬態抑制二極管,TVS二極管廠家東沃電子DOWOSEM都能滿足您的需求,瞬態功率從200W-30000W不等,電壓從3.3V-600V或更高,同時還可根據客戶的需求定制不同要求參數規格的TVS。

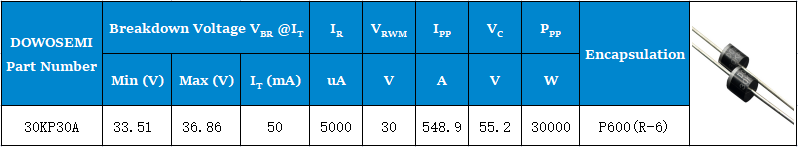

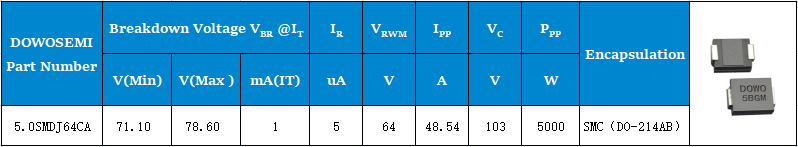

近日有客戶向東沃電子咨詢有關“雙向瞬態抑制二極管的封裝”這個問題。瞬態抑制二極管根據方向可分為單向(Uni)和雙向(Bi),以東沃電子供應的5.0SMDJ64CA和30KP30A為例,尾綴CA是雙向(Bi),尾綴A是單向(Uni),由此可知,5.0SMDJ64CA是雙向TVS,功率5000W,SMC貼片封裝,工作電壓64V;30KP30A是單向TVS,功率30000W,P600(R-6)直插封裝,工作電壓30V。


回到問題,雙向瞬態抑制二極管的封裝形式有哪些呢?雙向TVS封裝有很多種,主要分為兩類:

一、貼片式
1)SOD-123封裝:SMF系列(200W)、TPSMF系列(200W)、SMF4L系列(400W);
2)SMA(DO-214AC)封裝:SMAJ系列(400W)、P4SMA系列(400W)、TPSMAJ系列(400W)、SMA6J系列(600W);
3)SMB(DO-214AA)封裝:SMBJ系列(600W)、P6SMB系列(600W)、TPSMBJ系列(600W)、SMB10J系列(1000W)、SACB系列(低電容);
4)SMC(DO-214AB)封裝:1.5SMC系列(1500W)、SMCJ系列(1500W)、TPSMCJ系列(1500W)、SMDJ系列(3000W)、TPSMDJ系列(3000W)、5.0SMDJ系列(5000W)、TP5.0SMDJ系列(5000W);
5)DO-218AB封裝:SM5S系列(3600W)、SM6S系列(4600W)、SM8S系列((6600W))、SM8T系列(6600W);

二、直插式
1)DO-41封裝:P4KE系列(400W);
2)DO-15封裝:SA系列(500W)、P6KE系列(600W)、SAC系列(低電容);
3)DO-201封裝:1.5KE系列(1500W);
4)R-6(P600)封裝:3KP系列(3000W)、5KP系列(5000W)、LDP系列(6000W)、8KP系列(8000W)、15KP系列(15000W)、20KP系列(20000W)、30KP系列(30000W);
5)NA封裝:KA系列藍寶寶浪涌抑制器;

具體選用什么封裝什么型號的瞬態抑制二極管,還需要根據電路保護需求和測試條件來選擇,建議在專業的技術指導下選型,瞬態抑制二極管選型熱線:136 7581 6901(微信同號)朱工
