S-Video端子接口靜電ESD保護

發表日期:2021-09-18瀏覽:1034

S端子,英文全稱Separate Video,也稱為SUPER VIDEO,是一種五芯接口,由兩路視頻亮度信號、兩路視頻色度信號和一路公共屏蔽地線工五條芯線組成的。S-Video接口是將視頻數據分成兩個單獨信號(光亮度和色度)進行發送的模擬信號,不像復合視頻信號是將所有信號打包成一個整體進行發送。既然是數據信號的傳輸,那么,在傳輸過程中,極其容易受到靜電的干擾,影響信號的傳輸甚至失效。

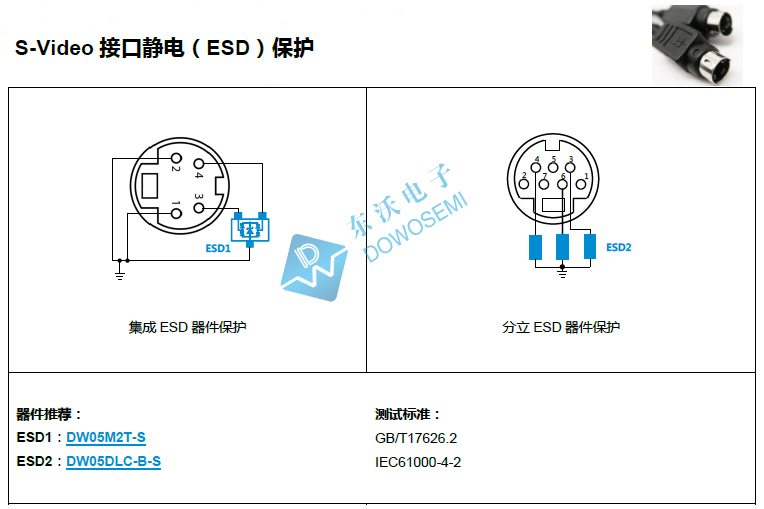

為此,S-Video端子靜電ESD保護是非常有必要的,也是新老電子工程師需要考慮的。那么,如何選用ESD靜電保護二極管為S-Video接口護航呢?接下來,分享下東沃電子DOWOSEMI設計的S-Video接口靜電ESD保護設計圖,如下:


從圖中可以看出,S-Video接口靜電ESD保護設計圖從集成ESD器件和分離ESD器件兩方面設計的并選型,符合GB/T17626.2、IEC61000-4-2測試標準。推薦使用的ESD二極管型號:

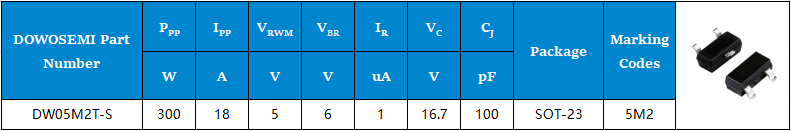

ESD1:DW05M2T-S

封裝形式:SOT-23
峰值脈沖功率:300W
峰值脈沖電流:18A
工作電壓:5V
最小擊穿電壓:6V
鉗位電壓:16.7V
結電容:100pF
絲印符號:5M2

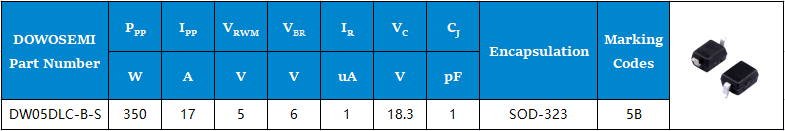

ESD2:DW05DLC-B-S

封裝形式:SOD-323
峰值脈沖功率:360W
峰值脈沖電流:17A
工作電壓:5V
最小擊穿電壓:6V
鉗位電壓:18.3V&nbsp
絲印符號:5B

想了解更多有關S-Video端口靜電保護及ESD二極管選型、參數、應用、樣品、報價,可直接咨詢東沃電子:137 5773 6996(微信同號)余經理
