0805和SOD-323封裝,有什么關系?

發表日期:2021-11-16瀏覽:15698

在二三極管中,關于1206、0805、0603、0402、0201等這些英制封裝尺寸,相信有些電子工程師并不會覺得陌生。封裝尺寸等于長乘以寬,是實物封裝的尺寸,并不是焊接或PCB封裝圖的尺寸。在實際應用中,有些工程師習慣使用英制封裝尺寸來詢料,當然也有些工程師更偏向使用SOD-123、SOD-323、SOD-523等這類封裝。那么,1206、0805、0603、0501、0402、0201等封裝尺寸對應的是什么封裝呢?


1206封裝尺寸對應二極管SOD-123封裝
0805封裝尺寸對應二極管SOD-323封裝
0603封裝尺寸對應二極管SOD-523和SOT-523封裝
0402封裝尺寸對應二極管DFN1006-2L封裝
0201封裝尺寸對應二極管DFN0603封裝

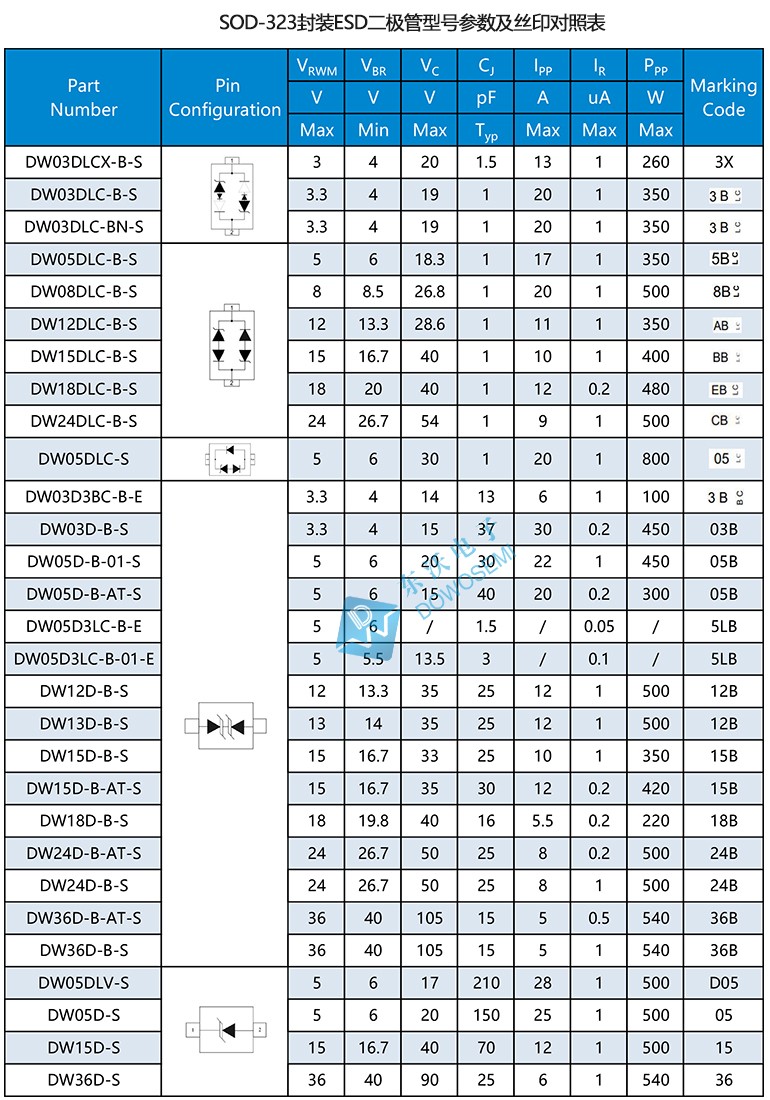

可見,SOD-323封裝尺寸剛好和0805封裝尺寸相同。有客戶詢料0805(SOD-323)封裝系列ESD二極管,查詢“東沃電子ESD二極管產品手冊”可知,0805(SOD-323)封裝ESD二極管具體型號有:

1)3V 靜電保護元件:DW03DLCX-B-S、DW03D-B-S、DW03DLC-BN-S;

2)3.3V靜電保護元件:DW03D3BC-B-E、DW03DLC-B-S、DW03DX1-S;

3)4.5V靜電保護元件:DW4.5D3HP3K-B-S;

4)5V靜電保護元件:DW05DLC-B-S、DW05DLC-S、DW05DLV-S、DW05D3LC-B-01-E、DW05D3LC-B-E、DW05D-B-01-S、DW05D-B-AT-S、DW05D-S、DW05D3D-AT-E、DW05DLC-B-AT-S;

5)7V靜電保護元件:DW07D3HP3K-S;

6)8V靜電保護元件:DW08DLC-B-S;

7)12V靜電保護元件:DW12DLC-B-S、DW12D-B-S、DW12DLC-BN-S、DW12DLV-S、DW12D-B-AT-S;


8)13V靜電保護元件:DW13D-B-S;

9)15V靜電保護元件:DW15D-B-S、DW15DLC-B-S、DW15D-B-AT-S、DW15D-S、DW15DLC-B-AT-S;

10)18V靜電保護元件:DW18D-B-S、DW18DLC-B-S、DW24D-B-AT-S、DW24D-B-S、DW24D-S;

11)24V靜電保護元件:DW24DLC-B-S、DW24D3BC-B-E、DW24DLC-B-AT-S;

12)36V靜電保護元件:DW36D-B-AT-S、DW36D-B-S、DW36D-S、DW36D-B-AT-S、DW36D-BH-AT-S;

有關0805(SOD-323)封裝ESD二極管參數,詳見具體型號產品手冊!想了解更多有關0805(SOD-323)封裝ESD二極管選型、應用、樣品、價格等方面信息,直接咨詢東沃電子:137 5773 6996(微信同號)余經理
