TVS瞬態抑制二極管，根據方向來分，有單向和雙向之分；根據外形來看，有直插和貼片之分；根據工作電壓來分，有高壓和低壓之分；根據功率大小來分，有小功率和大功率之分；根據結電容來分，有低電容和高電容之分；根據用途來分，有常規型TVS和汽車級TVS……關于單向TVS和雙向TVS的區別，之前就分享過了，但是仍然有很多客戶不明白。在這里，TVS廠家東沃電子話不多說，直接開門見山為您分析下。

單向TVS和雙向TVS的區別

1）極間電容不同：?jiǎn)蜗騎VS的極間電容要比雙向TVS的大；

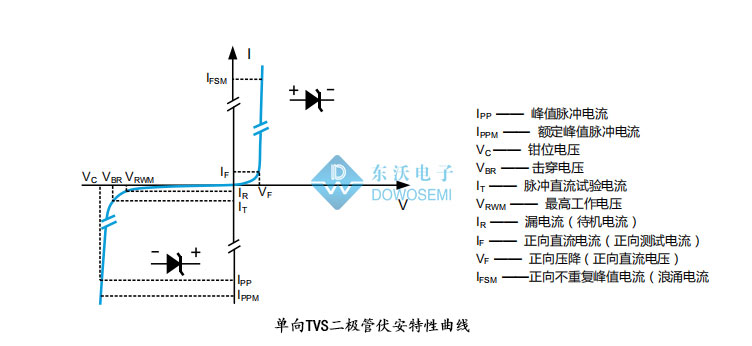

2）電流曲線不同：?jiǎn)蜗騎VS電路符號與穩壓二極管相同，其正向特性與普通二極管相同，反向特性為典型的PN結雪崩器件；雙向TVS正反向都是典型的PN結雪崩器件。
3）應用不同：?jiǎn)蜗騎VS一般用在直流電路中，雙向TVS用在交流保護中。

單向TVS和雙向TVS的區分

1）看規格書：Uni代表單向，Bi代表雙向；
2）看型號：型號尾綴后面A是單向，CA是雙向，如：SM8S30A是單向TVS，SM8S30CA是雙向TVS；
3）萬用表：?jiǎn)蜗騎VS一邊通，雙向TVS兩邊都有電壓；

單向TVS二極管，型號有哪些？

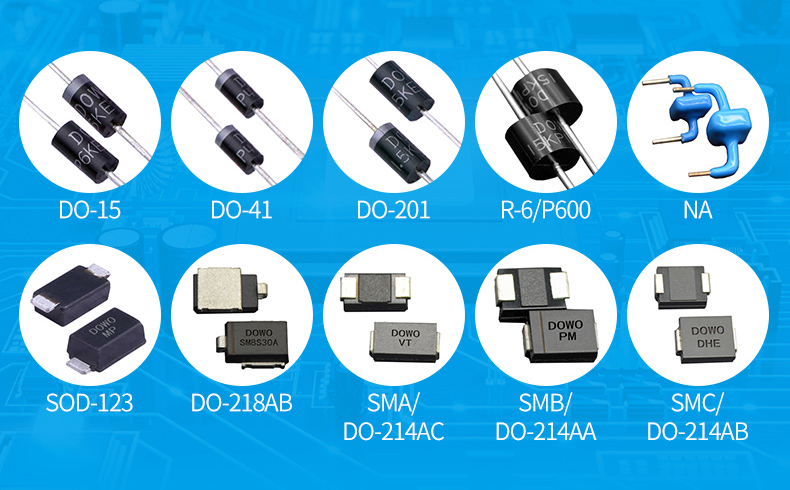

那么，單向TVS二極管型號有哪些呢？如何選用呢？單向瞬態抑制TVS二極管封裝多樣，型號齊全：

1）SOD-123封裝：SMF3.3A~SMF350A（功率200W、電壓3.3V~350V）、TPSMF13A~TPSMF58A（功率200W、電壓13V~58V）、SMF4L5.0A~SMF4L85A（功率200W、電壓5V~85V）；

2）SMA封裝：SMAJ5.0A~SMAJ440A（功率400W、電壓5V~440V）、P4SMA6.8A~P4SMA600A（功率400W、電壓5.8V~513V）、TPSMAJ10A~TPSMAJ85A（功率400W、電壓10V~85V）、SMA6J5.0A~SMA6J58A（功率600W、電壓5V~58V）；

3）SMB封裝：SMBJ5.0A~SMBJ440A（功率600W、電壓5V~440V）、P6SMB6.8A~P6SMB600A（功率600W、電壓5.8V~513V）、TPSMBJ11A~TPSMBJ170A（功率600W、電壓11V~170V）、SMB10J5.0A~SMB10J85A（功率1000W、電壓5V~85V）；

4）SMC封裝：1.5SMC6.8A~1.5SMC600A（功率1500W、電壓5.8V~513V）、SMCJ5.0A~SMCJ440A（功率1500W、電壓5V~440V）、TPSMCJ10A~TPSMCJ78A（功率1500W、電壓10V~78V）、SMDJ5.0A~SMDJ440A（功率3000W、電壓5V~440V）、TPSMDJ10A~TPSMDJ43A（功率3000W、電壓10V~43V）、5.0SMDJ11A~5.0SMDJ440A（功率5000W、電壓11V~440V）、TP5.0SMDJ10A~TP5.0SMDJ58A（功率5000W、電壓10V~58V）；

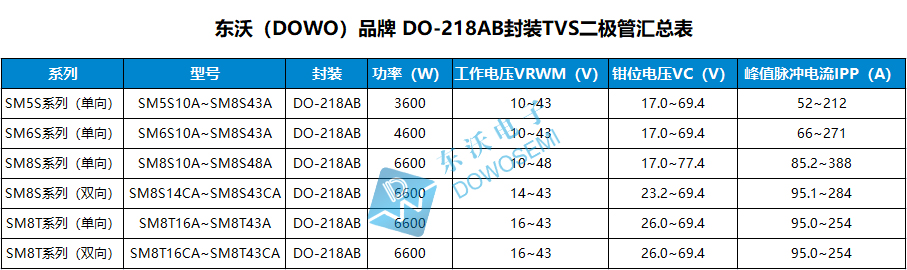

5）DO-218AB封裝：SM5S10A~SM5S43A（功率3600W、電壓10V~43V）、SM6S10A~SM6S43A（功率4600W、電壓10V~43V）、SM8S10A~SM8S48A（功率6600W、電壓10V~48V）、SM8T16A~SM8T43A（功率6600W、電壓16V~43V）；

6）DO-15封裝：SA5.0A~SA190A（功率500W、電壓5V~190V）、P6KE6.8A~P6KE600A（功率600W、電壓5.8V~513V）；

7）DO-41封裝：P4KE6.8A~P4KE600A（功率400W、電壓5.8V~513V）；

8）DO-201封裝：1.5KE6.8A~1.5KE600A（功率1500W、電壓5.8V~513V）；

9）P600封裝：3KP5.0A~3KP440A（功率3000W、電壓5V~440V）、5KP5.0A~5KP440A（功率5000W、電壓5V~440V）、LDP10A~LDP60A（功率5000W、電壓10V~60V）、15KP17A~15KP280A（功率15000W、電壓17V~280V）、30KP28A~30KP320A（功率30000W、電壓28V~320V）；
