SOT-23封裝的TVS二極管，對于新老電子工程師而言，并不陌生，常用型號有很多，比如RS-485靜電防護器件SM712、CAN總線防護靜電器件PESD2CAN和NUP2105L、RS232接口用TVS二極管DW15M2T-B-S、PESD36VS2UT等等。關于SM712、PESD2CAN、NUP2105L、DW15M2T-B-S這些TVS二極管之前就分享過了，接下來重點分享的是電壓36V封裝SOT-23的TVS二極管PESD36VS2UT。

關于品牌東沃電子（DOWOSEMI）供應的TVS二極管PESD36VS2UT這個物料，客戶更多關心的是參數、質量、價格、交期等問題。查看東沃電子PESD36VS2UT產品手冊可知：

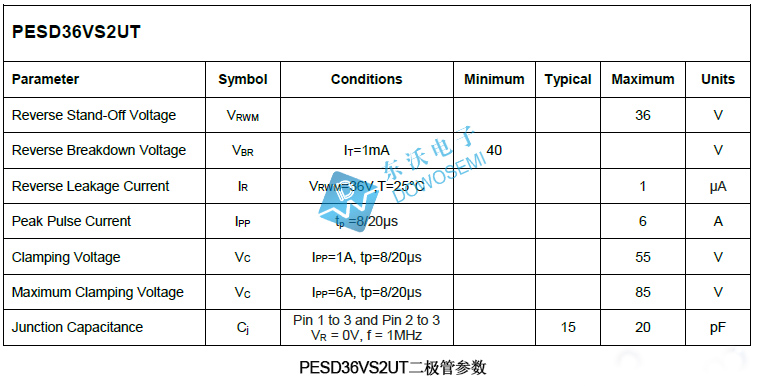

1）TVS管PESD36VS2UT參數

· 峰值脈沖功率Peak Pulse Power ( tp=8/20μs )：550W
· 峰值脈沖電流Peak Pulse Current ( tp =8/20μs )：6A
· 反向關斷電壓Reverse Stand-off Voltage：36V
· 最小擊穿電壓Minimum Breakdown Voltage：40V
· 最大鉗位電壓Maximum Clamping Voltage：85V
· 最大漏電流Maximum Leakage Current：1uA
· 結電容Typical Capacitance：15pF
· 標記代碼Marking Code：DB2

2）TVS管PESD36VS2UT特點

· Low Clamping Voltage
· Low Leakage Current
· Response Time is Typically < 1 ns
· AEC-Q101 Qualified
· IEC 61000-4-2 (ESD) ±30kV (air), ±30kV (contact)
· IEC 61000-4-4 (EFT) 40A (5/50ns)
· IEC 61000-4-5 (Lightning) 6A (8/20μs)

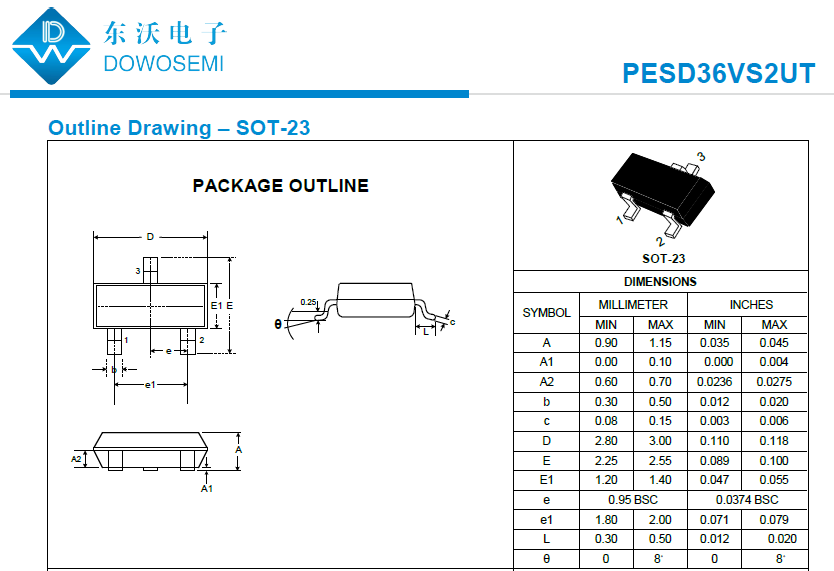

· JEDEC SOT-23 package
· Molding compound flammability rating: UL 94V-0
· RoHS Compliant

3）TVS管PESD36VS2UT應用

可知，TVS二極管PESD36VS2UT，汽車級標準AEC-Q101 Qualified，工作電壓36V，SOT-23封裝，廣泛應用于RS-232、RS-422、RS-485、手機配件、控制與監(jiān)控系統(tǒng)、便攜式電子、機頂盒、Servers、Notebook、Des等產品之中，為其安全保駕護航。有關PESD36VS2UT瞬態(tài)抑制TVS二極管陣列應用方案設計、樣品、價格、交期等信息，可直接咨詢TVS廠家東沃電子：136 7581 6901（微信同號）朱經理
