TVS瞬變抑制二極管選型過程中，首先第一步要確認的是工作電壓，TVS的工作電壓要大于電路中的最高工作電壓。眾所知周，TVS的工作電壓低至3.3V，高達600V，甚至更高。常有客戶向東沃電子（DOWOSEMI）咨詢不同工作電壓的瞬變抑制二極管為電路安全保駕護航。昨日，來自北京的一位客戶向東沃電子客服詢問：“瞬態抑制二極管12V的工作電壓，有哪些型號？”

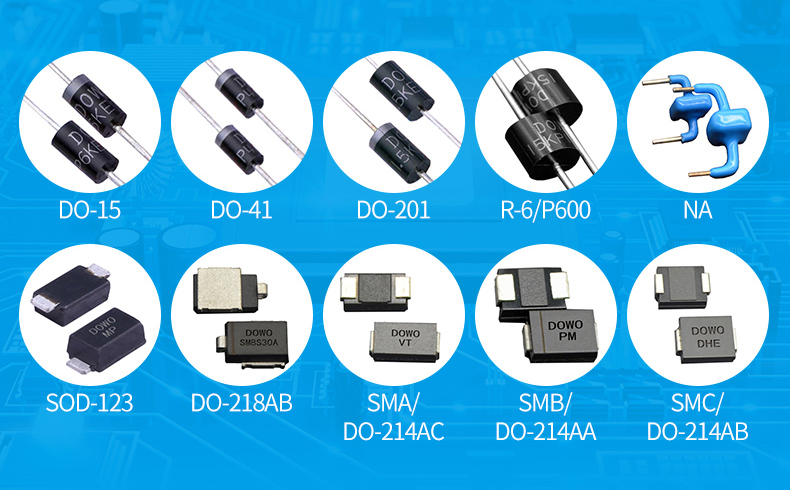

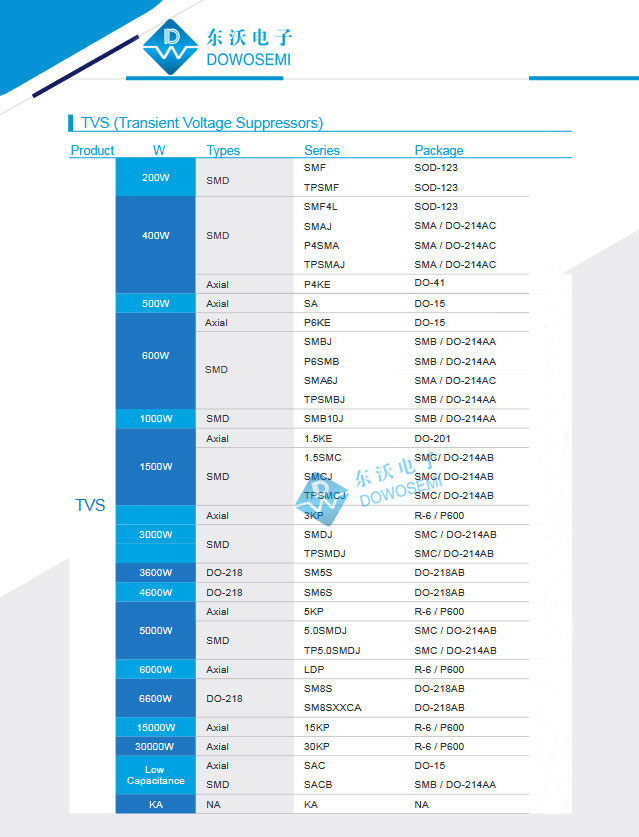

查閱品牌東沃電子推出的 TVS二極管產品手冊可知，12V電壓TVS瞬變抑制二極管根據封裝分類，具體型號有：

1）SOD-123封裝TVS：SMF12A、SMF12CA、SMF4L12A；
2）DO-214AC封裝TVS：SMAJ12A、SMAJ12CA、TPSMAJ12A、TPSMAJ12CA、SMA6J12A、SMA6J12CA；
3）DO-214AA封裝TVS：SMBJ12A、SMBJ12CA、TPSMBJ12A、TPSMBJ12CA、SMB10J12A、SMB10J12CA；
4）DO-214AB封裝TVS：SMCJ12A、SMCJ12CA、TPSMCJ12A、TPSMCJ12CA、SMDJ12A、SMDJ12CA、TPSMDJ12A、TPSMDJ12CA、5.0SMDJ12A、5.0SMDJ12CA、TP5.0SMDJ12A、TP5.0SMDJ12CA；
5）DO-218AB封裝TVS：SM5S12A、SM6S12A、SM8S12A、SM8S12CA、SM8T12A、SM8T12CA；
6）P600封裝TVS：3KP12A、3KP12CA、5KP12A、5KP12CA、LDP12A、LDP12CA；

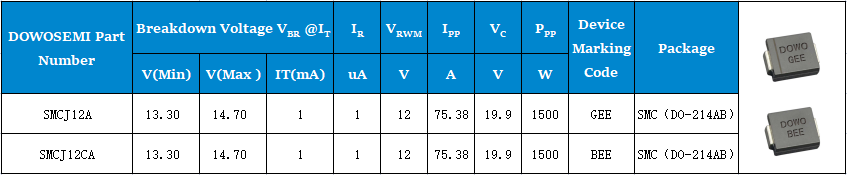

看完列舉的型號之后，客戶又拋了一個問題過來了：“同樣是12V工作電壓的瞬變抑制二極管，它們之間有什么區別呢？”以SMCJ12A和SMCJ12CA為例，它們在封裝、峰值脈沖功率、峰值脈沖電流、工作電壓、擊穿電壓、鉗位電壓、漏電流等參數都是一樣的，唯一的區別在于SMCJ12A是單向，焊接時要注意區分正負極性；SMCJ12CA是雙向，無正負極性之分。

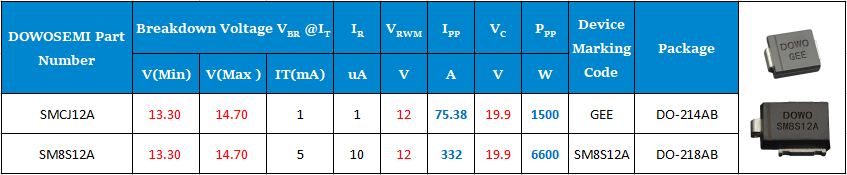

那么，SMCJ12A和SM8S12A之間有什么區別呢？其參數詳情如下圖：

從圖中可以看出，瞬變二極管SMCJ12A和SM8S12A的方向極性、工作電壓、鉗位電壓、擊穿電壓是一樣的，峰值脈沖電流、峰值脈沖功率、封裝等參數不同。通過觀察SMCJ12A和SM8S12A的峰值脈沖電流和功率，可知，不同功率等級的TVS，相同工作電壓規格的TVS，鉗位電壓一樣的，峰值脈沖電流和峰值脈沖功率成正比。SM8S12A的防浪涌過電壓能力，相對于SMCJ12A來說，更勝一籌。

但是，在電路保護方案設計中，TVS瞬變抑制二極管選型時，并不是選功率越大就越好，而是要根據電路的實際情況和保護需求來選擇合適的TVS型號。有關12V電壓TVS瞬態抑制二極管選型選用，建議咨詢東沃電子產品工程師，免費指導選型和送樣品：136 7581 6901（微信同號）朱工
