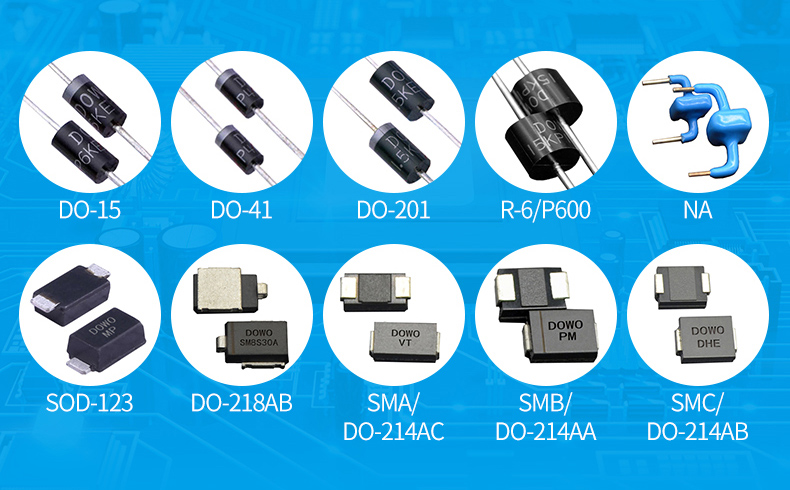

瞬態抑制TVS二極管種類有很多，可以根據功率、封裝、電壓、系列、形狀等分類。根據形狀來分類，TVS有貼片和插件（亦稱：直插）之分，SOD-123、SMA、SMB、SMC、DO-218AB封裝屬于貼片形式；DO-41、DO-15、DO-201、P600、NA封裝屬于直插形式。關于貼片封裝TVS瞬態抑制二極管之前就科普過了，接下來，東沃電子（DOWOSEMI）重點要科普的是插件TVS瞬態抑制二極管。那么，插件TVS瞬態抑制二極管，有哪些呢？

查閱?wèn)|沃電子（DOWOSEMI）推出的TVS瞬態抑制二極管產品手冊可知，插件TVS根據封裝分類有：

1）DO-41封裝：P4KE系列，功率400W，工作電壓5.5V-513V；

2）DO-15封裝：SA系列，功率500W，工作電壓5.5V-513V；P6KE系列，功率600W，工作電壓5.5V-513V；SAC系列，功率500W，Stand-Off Voltage 5V-50V；

3）DO-201封裝：1.5KE系列，功率1500W，工作電壓5.5V-513V；

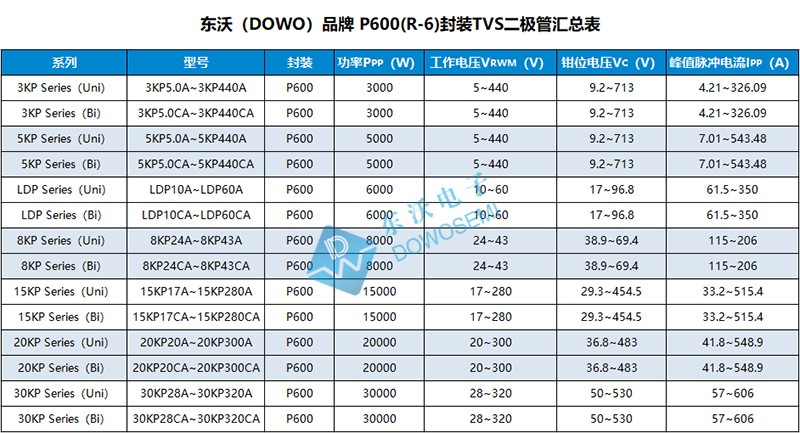

4）P600封裝：3KP系列，功率3000W，工作電壓5V-440V；5KP系列，功率5000W，工作電壓5V-440V；8KP系列，功率8000W，工作電壓24V-43V；15KP系列，功率15000W，工作電壓17V-280V；20KP系列，功率20000W，工作電壓20V-300V；30KP系列，功率30000W，工作電壓28V-320V；

5）NA封裝：KA系列藍寶寶TVS；

可見，插件TVS瞬態抑制二極管種類繁多，具體型號，詳見對應TVS系列產品手冊。在防浪涌過電壓保護方案設計中，該如何選用選型呢？到底是用貼片還是插件形式的呢？TVS二極管選型之前，需要熟練掌握工作電壓、擊穿電壓、鉗位電壓、峰值脈沖電流、峰值脈沖功率、漏電流等參數，同時結合電路的保護需求和測試條件來選型，對于TVS選型感興趣的伙伴，可以多看看這篇科普文章：TVS瞬態抑制二極管選型指南。當然，您也可以直接咨詢東沃電子產品工程師，免費選型支持：136 7581 6901（微信同號）朱工
