AC 24V交流電源接口浪涌防護方案(新版)

發表日期:2023-04-20來源:wwww.arcadestatus.com瀏覽:753

常有客戶向東沃電子DOWOSEMI咨詢AC 24V交流電源接口浪涌保護方案及如何選用合適的電路保護器件為AC 24V交流電源接口安全護航。針對AC 24V交流電源接口浪涌保護,專業高品質電路保護器件廠商及保護方案服務商?hào)|沃電子設計了一個方案圖,如下圖所示:

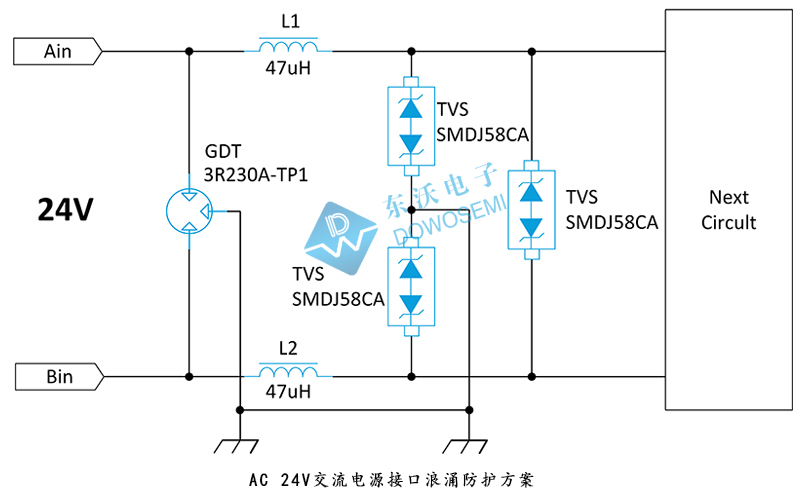

AC 24V交流電源接口浪涌防護方案.jpg

AC 24V交流電源接口浪涌保護方案詳解

1、測試等級

1.2/50μs  差模(2Ω): 3KV    共模(12Ω): 6KV

2、方案說明

根據東沃AC 24V交流電源接口浪涌保護圖可知,在電路設計上,東沃電子技術推薦選用陶瓷氣體放電管3R230A-TP1作為一級防護,中間使用共模電感進行退耦,后級增加雙向TVS二極管做二級保護,選用三顆SMDJ58CA分別作差模、共模保護。

3、器件參數

1) 東沃3R230A-TP1陶瓷氣體放電管:

>> 標稱直流擊穿電壓:184V-276V
>> 最大沖擊擊穿電壓(1KV/us):650V
>> 耐沖擊電流(短波,8/20us):5KA
>> 絕緣電阻:1GΩ
>> 最大極間電容:1.2pF

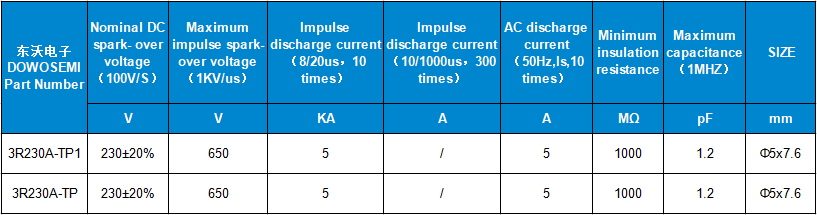

3R230A-TP1 3R230A-TP參數.png

2)東沃SMDJ58CA雙向TVS二極管

>> 工作電壓:58V
>> 最小擊穿電壓:64.40V
>> 最大擊穿電壓:71.20V
>> 鉗位電壓:93.6V
>> 峰值脈沖電流:32.05A
>> 峰值脈沖功率:3000W
>> 漏電流:2uA
>> 絲印代碼:DGG
>> 封裝形式:SMC

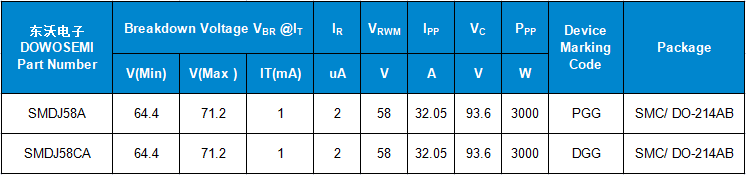

SMDJ58A SMDJ58CA參數.png

以上是常用設計方案,如有特殊需求,歡迎前來探討,東沃電子產品做精做細。浪涌靜電防護方案,咨詢東沃電子DOWOSEMI,電路保護不迷路!東沃電子推出的3R230A-TP1陶瓷氣體放電管、SMDJ58CA雙向TVS二極管現已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費器件選型,歡迎廣大新老客戶前來咨詢,東沃電子銷售工程師,1對1為您服務:137 5773 6996(微信同號)余工
