RS-422(EIA-422)接口浪涌靜電保護用TVS二極管,如何選型?
發表日期:2023-05-12來源:www.arcadestatus.com瀏覽:1777
RS-422接口,也叫作EIA-422接口,是規定采用4線、全雙工、差分傳輸、多點通信的數據傳輸協議。RS-422(EIA-422)接口常用于中短距離的數據傳輸,最大傳輸距離為1219米,最大傳輸速率為10Mb/s。RS-422(EIA-422)接口具有可靠穩定、傳輸距離遠、傳輸速率快、抗干擾能力強等優點,在工業控制、通信設備、醫療設備等領域得到廣泛應用。
RS-422(EIA-422)接口在應用時,其接口傳輸線通常暴露于戶外,極其容易受到電磁干擾、雷擊、靜電放電等因素影響,引入過電壓、過電流等損壞接口電路。因此,在RS-422(EIA-422)接口處,需要進行浪涌靜電保護,以保證接口的可靠性和穩定性。針對RS-422(EIA-422)接口浪涌靜電問題,東沃電子技術推薦選用陶瓷氣體放電管GDT、自恢復保險絲PPTC和TVS二極管作為過壓過流保護 。東沃RS-422(EIA-422)接口浪涌靜電保護方案設計圖如下所示:
方案說明

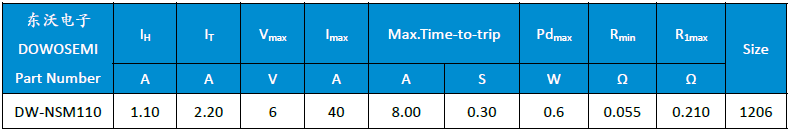

從東沃RS-422(EIA-422)接口浪涌靜電保護方案設計圖可以看出,前端選用了通流能力強的陶瓷氣體放電管3R90A-TP1來旁路大部分的雷擊電流,中間選用自恢復保險絲DW-NSM110起到第一級和第二級保護的耦合器件,第二級保護使用導通電壓精準度高、響應速度快、低漏電流、鉗位電壓低的雙向貼片TVS二極管SMBJ6.5CA做過壓保護,將浪涌電壓殘壓降至最低范圍,確保后端電路的安全。方案符合測試標準:
√ IEC61000-4-5:10/700us 6KV /150A;1.2/50us&8/20us 6KV/3KA;
√ IEC61000-4-2:等級4 接觸放電8KV 空氣放電15KV;
器件參數

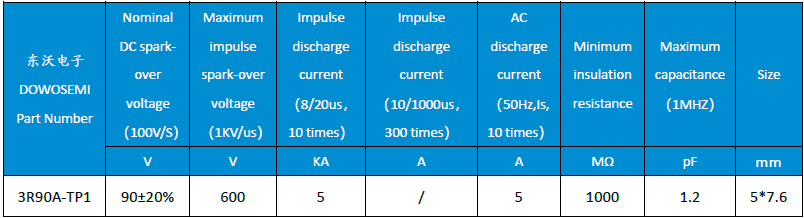

1)東沃陶瓷氣體放電管3R90A-TP1

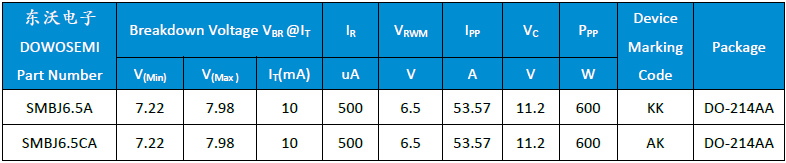

3)東沃TVS二極管SMBJ6.5CA
以上是東沃RS-422(EIA-422)接口浪涌靜電保護常用方案,如有特殊需求,歡迎前來探討。浪涌靜電保護方案,找東沃電子,電路防護不迷路!東沃RS-422(EIA-422)接口浪涌靜電保護方案中選用到的陶瓷氣體放電管3R90A-TP1、自恢復保險絲DW-NSM110和TVS二極管SMBJ6.5CA,東沃電子現已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費方案整改設計、免費選型,歡迎廣大新老客戶前來咨詢:137 5773 6996(微信同號)余工
