無人機通信數據端口靜電放電保護電路圖及ESD二極管選型

發表日期:2023-06-05來源:www.arcadestatus.com瀏覽:1025

無人機不僅以高科技、低成本的方式實現人們的“飛行夢想”,同時也以“俯瞰”的視角記錄著我們的日常生活。在5G和人工智能的技術浪潮中,無人機迎來新的機遇,比如要更快地實現影像數據的傳輸,進一步擴大無人機的飛行距離和控制范圍等。無人機是由飛機機體、飛控系統、數據鏈系統、發射回收系統、電源系統等組成的。無人機及其遙控器有多個端口(接口),比如USB Type-C接口(供電池充電)、通信天線端口、SD存儲卡端口(用于保存照片/視頻)等等。當無人機運行工作時,這些通信數據端口(接口)很容易受到ESD靜電放電事件的威脅,損壞無人機內部復雜的電路,導致故障,甚至造成嚴重的人身傷害或財產損失。可見,無人機ESD靜電放電防護至關重要,不容忽視。接下來,東沃電子技術從無人機USB Type-C充電接口、通信天線端口和SD存儲卡端口進行ESD靜電放電保護方案設計及ESD二極管選型推薦詳解。

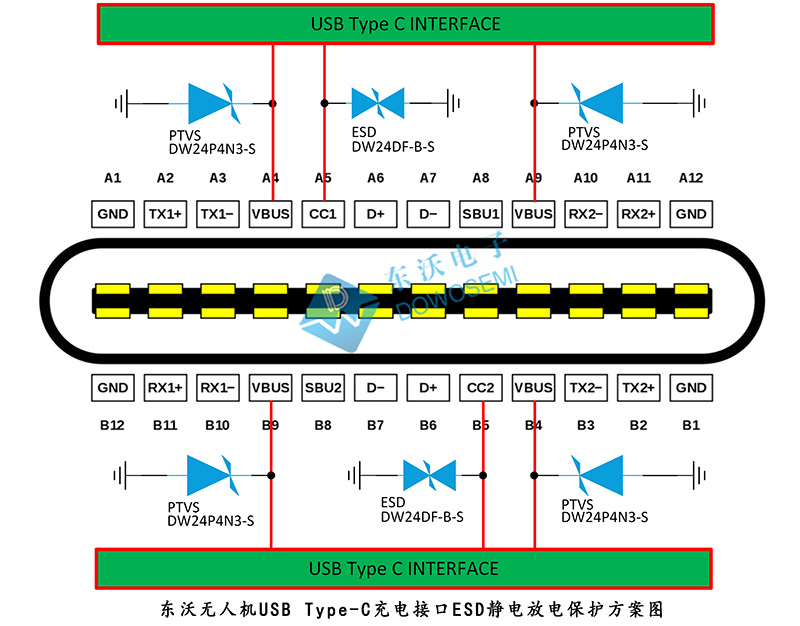

無人機USB Type-C充電接口ESD靜電放電保護方案圖

無人機USB Type-C充電接口ESD靜電放電保護方案.jpg

USB Type-C接口可以利用USB供電(USB PD),提供高達100W功率、5A電流和20V電壓,支持快速充電。如果不需要USB PD,也可以使用接口線VBUS進行充電,支持5V/3A,提供15W 功率。在USB Type-C充電接口配置中,需要對VBUS和CC引腳都進行靜電保護。VBUS線靜電保護東沃電子技術推薦選用ESD二極管DW24P4N3-S,工作電壓24V、擊穿電壓26V、峰值脈沖電流150A、鉗位電壓32V、DFN2020-3L小型封裝,符合IEC 61000-4-2 (ESD)±30kV(空氣)/±30kV(接觸)標準。

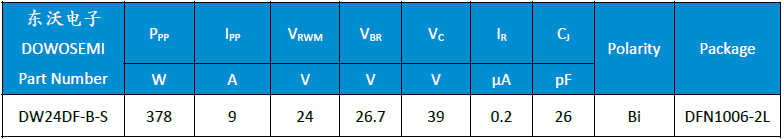

在 USB Type-C接口中,CC引腳有兩個,一個用于方向檢測,另一個用于啟動功率傳輸。由于VBUS引腳位于CC引腳旁邊,距離非常近,極易發生接觸短路。如果VBUS引腳中存在電壓浪涌,那么CC引腳也容易受到浪涌的影響。保護CC引腳,東沃電子技術推薦選用ESD二極管DW24DF-B-S,工作電壓24V,擊穿電壓26.7V、峰值脈沖電流9A、鉗位電壓39V、動態電阻低至0.2Ω,保證CC信號完整性。同時,DW24DF-B-S符合IEC 61000-4-2 (ESD)±30kV(空氣)/±30kV(接觸)標準,采用DFN1006-2L超小型封裝,節省安裝空間。

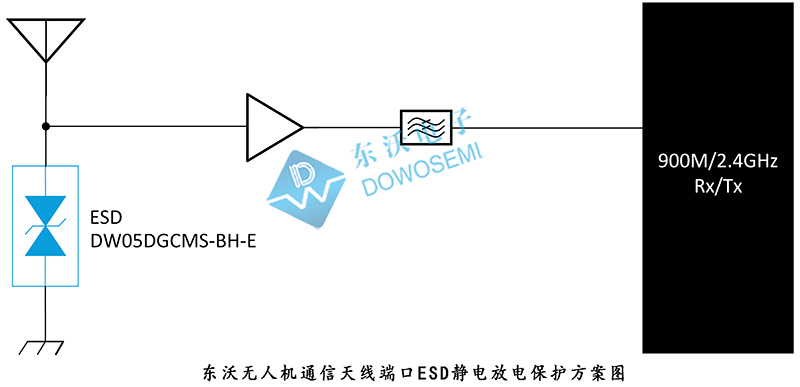

無人機通信天線端口ESD靜電放電保護方案圖

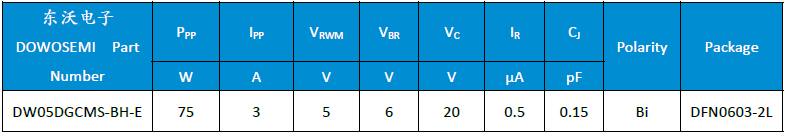

無人機是通過無線電頻率(需要天線來發送、接收無線電信號)與其遙控器進行通信,一般使用900MHz至2.4GHz傳輸信號來進行無線電和GPS通信的。因此,無人機天線接口靜電防護需要選用超低結電容ESD靜電保護器件來保證高頻信號的完整性。在無人機通信天線端口ESD靜電放電保護方案中,東沃電子技術推薦選用超低電容ESD二極管DW05DGCMS-BH-E,結電容只有0.15pF,在抑制ESD靜電的同時為無線信號的可靠傳輸提供保障。同時,DW05DGCMS-BH-E符合IEC 61000-4-2 (ESD)±12kV(空氣)/±12kV(接觸)標準,采用DFN0603-2L超小型封裝,節省安裝空間。

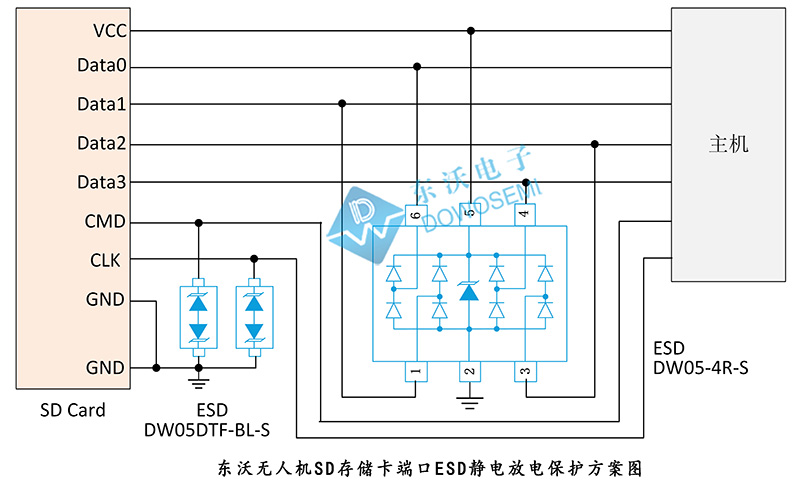

無人機SD存儲卡端口ESD靜電放電保護方案圖

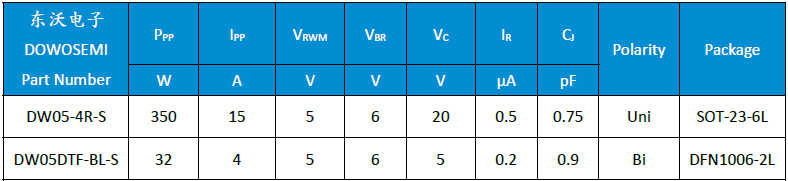

由于SD存儲卡插槽中有裸露的引腳,極易受到ESD靜電放電的影響。從東沃無人機SD存儲卡端口ESD靜電放電保護方案圖可知,東沃電子推薦選用ESD二極管DW05-4R-S,為4個I/O 提供保護,每條數據線路的典型結電容僅為0.75pF,為高速圖像數據傳輸?shù)耐暾蕴峁┝吮U?。時鐘接口部分,東沃電子技術推薦選用DW05DTF-BL-S,0.9pF超低結電容,保證時鐘頻率傳輸可靠性,同時符合 IEC 61000-4-2 (ESD)±15kV(空氣)/±15kV(接觸)標準。


以上是無人機通信數據端口ESD靜電放電保護典型方案圖,如有特殊需求,歡迎前來探討。浪涌靜電保護方案,找東沃電子,電路防護不迷路!東沃無人機通信數據端口ESD靜電放電保護電路圖中選用到的ESD二極管DW24P4N3-S、DW24DF-B-S、DW05DGCMS-BH-E、DW05-4R-S、DW05DTF-BL-S,已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費方案整改設計、免費選型,歡迎廣大新老客戶前來咨詢:136 7581 6901(微信同號)朱工
