GPIO端口ESD靜電放電浪涌保護,ESD二極管怎么選型?

發表日期:2023-06-08來源:www.arcadestatus.com瀏覽:979

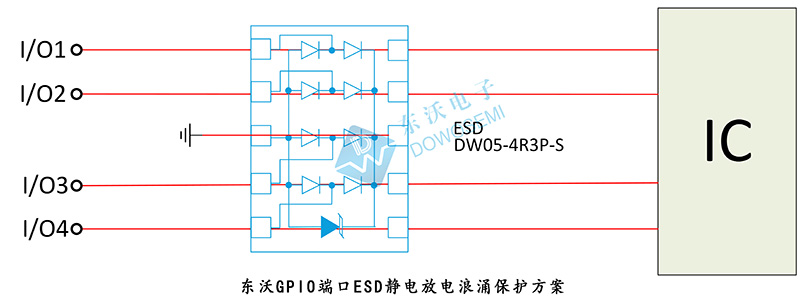

General-purpose Input Output,中文:通用輸入/輸出端口,簡稱GPIO或總線擴展器。 GPIO端口能夠提供額外的控制和監視功能,每個GPIO端口可通過軟件分別配置成輸入或輸出,由于其可能需要引線至外部傳輸數據,極其容易受到ESD靜電放電及其他電磁脈沖浪涌的影響,為產品的穩定性和可靠性帶來挑戰和威脅。為此,為了確保GPIO數據端口能夠在最終安裝環境中正常工作,需要對其進行浪涌靜電防護設計。接下來,高品質電路保護器件廠商及電路保護解決方案服務商東沃電子(DOWOSEMI)針對GPIO端口靜電浪涌問題進行了保護方案設計,如下圖所示:


方案說明

從東沃GPIO端口ESD靜電放電浪涌保護方案圖可知,東沃技術推薦選用集成式多路ESD靜電保護二極管DW05-4R3P-S,導通電壓精度高、響應速度快、寄生電容值低、鉗位電壓低,在不影響數據傳輸?shù)那疤嵯履軌驖M足IEC61000-4-2 Level 4靜電放電保護需求,且做到低成本高防護等級。

器件參數

查閱東沃電子“ESD-DW05-4R3P-S Datasheet”產品規格書可知:

>> 峰值脈沖功率 (8/20μs):50W
>> 峰值脈沖電流 (8/20μs):4.5A
>> 反向工作電壓:5V
>> 最小擊穿電壓:6V
>> 鉗位電壓:12V
>> 漏電流:0.2uA
>> 結電容:0.2pF
>> ESD符合IEC 61000?4?2 (Air):±20kV
>> ESD符合IEC 61000?4?2 (Contact):±15kV
>> 封裝:DFN-10L
>> 工作溫度:?55°C to +125°C
>> 存儲溫度:?55°C to +150°C


以上是GPIO端口ESD靜電放電浪涌保護經典方案,如有特殊需求,歡迎前來探討。浪涌靜電防護方案,找東沃電子,電路保護不迷路!方案中選型用到的ESD二極管DW05-4R3P-S,已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型,歡迎廣大新老客戶前來咨詢:137 5773 6996(微信同號)余工
