ADSL靜電浪涌保護方案
發表日期：2019-04-21來源：www.arcadestatus.com瀏覽：931
一、應用背景
1）氣候變暖，雷雨天氣增多；
2）ADSL是一種非對稱的DSL技術；
3）在一對銅線上支持上行速率512Kbps～1Mbps，下行速率1Mbps～8Mbps；
4）有效傳輸距離在3～5公里范圍；
二、方案詳解
? 在變壓器前端采用反應時間快，體積小的TSS；
? 在變壓器后端采用結電容小，體積小的TVS；
? 方案滿足ANSI-T1.413， TU-TG.992等ADSL標準；
? 滿足IEC61000-4-5、GBT17626.5，K21，K20，GR1089等浪涌測試標準；

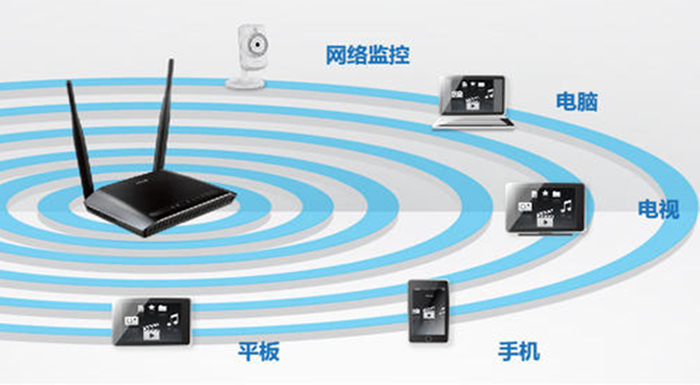

三、方案應用
家庭網關、路由器；

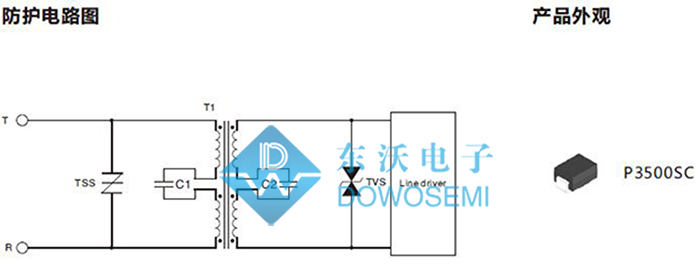

四、防護電路圖
五、器件詳解
半導體放電P3500SC
VDRM：320V
VS：400V
VT：4V
IDRM：5μA
IS：800mA
IT：2.2A
IH：150mA
CO：65pF
耐10/700μS電壓沖擊能力：6kV
