一、應用背景

1）HDMI需要支持熱插拔

2）HDMI傳輸速率較高

3）HDMI芯片脆弱，易靜電損壞

二、方案詳解

? 分別在HDMI的數據線，時鐘頻率等傳輸線用ESD靜電二極管對地做防護，鉗位靜電電壓；

? 該ESD靜電二極管的結電容小于0.8pF，在HDMI最高速率時都可以完整傳輸信號；

? 該ESD封裝為DSON-10，體積小，節約PCB空間，便于工程師設計；

三、方案應用

筆記本電腦、家用臺式電腦、工業電腦、槍機設備、機頂盒、Pad、移動手持設備、電視

、車載、DVD刻錄機、其他含HDMI端口設備；

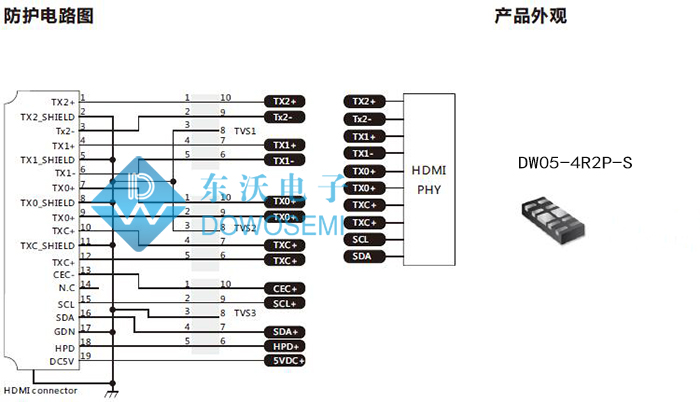

四、防護電路圖

五、器件詳解

ESD靜電二極管DW05-4R2P-S

P_PP：100W

I_pp：5A

V_RWM：5.0V

V_B：6.0V

I_R：1uA

防靜電能力(接觸/空氣)：8KV/15KV

結電容（f=1MHz）：0.8pF

封裝：DFN-10L
