低壓差分信號LVDS接口靜電防護方案圖

發表日期:2020-06-01來源:www.arcadestatus.com瀏覽:1921

Low Voltage Differential Signaling,英文簡稱:LVDS,中文全稱:低壓差分信號技術接口,是一種為了克服TTL電平方式傳輸寬帶高碼率數據時功耗大、EMI電磁干擾等缺點而研發出的一種數字視頻信號傳輸方式,廣泛應用于高數據信號傳輸。眾所周知,在高數據信號傳輸過程中,ESD靜電防護一直都是電子工程師最頭疼的問題之一。那么,在低壓差分信號LVDS接口中,如何進行ESD靜電防護呢?

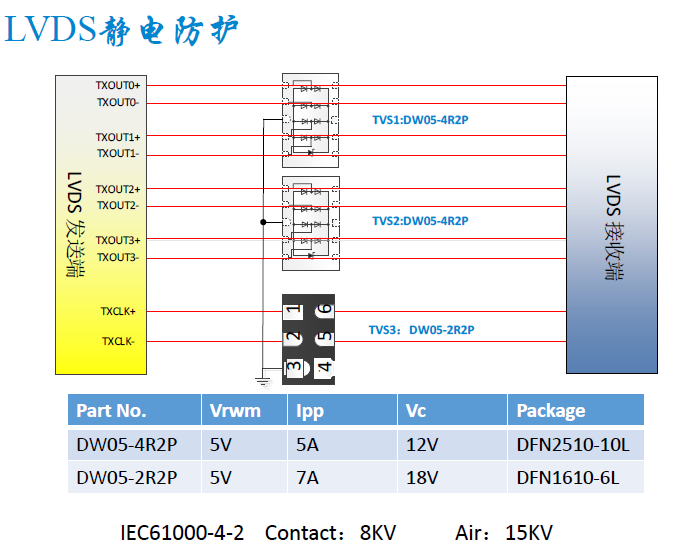

其實,只要掌握規律,對于任何ESD靜電防護難題,都不是問題。當然,這對于TVS二極管生產廠家東沃電子技術而言,更不在話下。接下來,為大家分享的是東沃技術陳工設計的:低壓差分信號LVDS接口靜電防護方案圖。

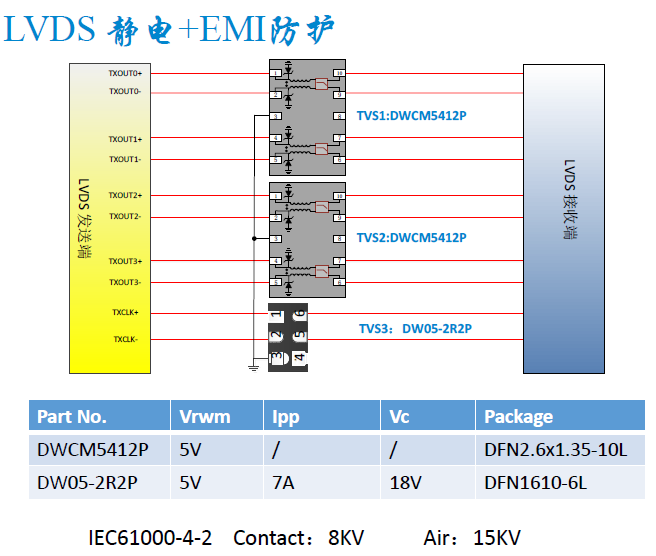

從電路保護方案設計圖中可以看出,選用的是低電容ESD靜電保護二極管,具體型號有:DW05-4R2P(DFN2.6x1.35-10L封裝)、DW05-2R2P(DFN1610-6L封裝)、DWCM5412P(DFN2.6x1.35-10L封裝)。有關相對應型號ESD靜電保護二極管規格書,可向東沃電子索取。防浪涌防靜電保護器件廠家東沃,種類繁多、型號齊全,從保護方案設計及整改、器件選型、EMC測試、樣品供應,一站式滿足客戶的需求。同時,還可以根據客戶的需求個性化定制保護器件!如需了解更多有關低壓差分信號LVDS接口靜電保護設計,歡迎與東沃電子溝通交流:136 7581 6901(微信同號)朱工!
