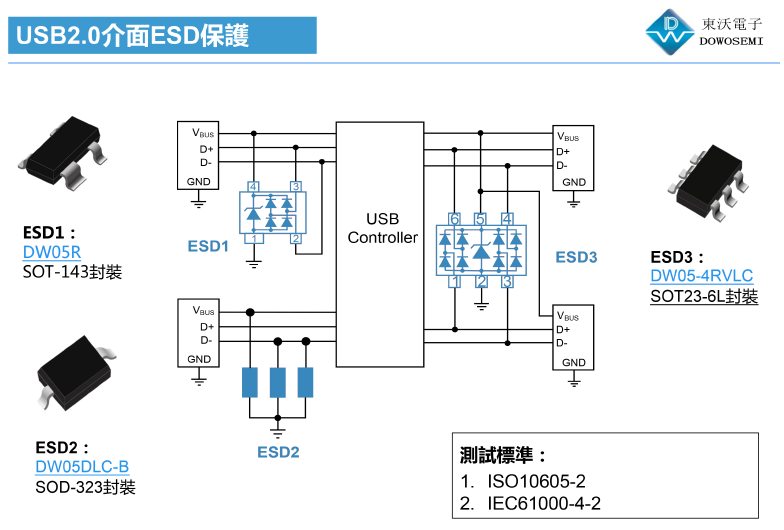

東沃電子USB2.0接口ESD靜電保護方案圖：

從USB2.0接口ESD靜電保護方案圖可以看出，器件選用的是東沃電子自主研發、生產的TVS二極管陣列：DW05R（SOT-143封裝）、DW05DLC-B（SOD-323封裝）、DW05-4RVLC（SOT23-6L封裝），響應速度快、低結電容、低漏電流、封裝體積小、節約PCB空間，便于工程師設計。東沃電子USB2.0接口ESD靜電保護方案滿足ISO10605-2和IEC61000-4-2，等級4，接觸放電8KV，空氣放電15KV。

想了解更多有關USB2.0接口ESD靜電保護方案、TVS二極管陣列DW05R、DW05DLC-B、DW05-4RVLC參數特性、規格書及應用，歡迎與東沃電子溝通交流：136 7581 6901（微信同號）朱工！
