100M百兆POE接口防浪涌靜電保護方案,看完就明白了

發表日期:2021-04-30來源:www.arcadestatus.com瀏覽:1658

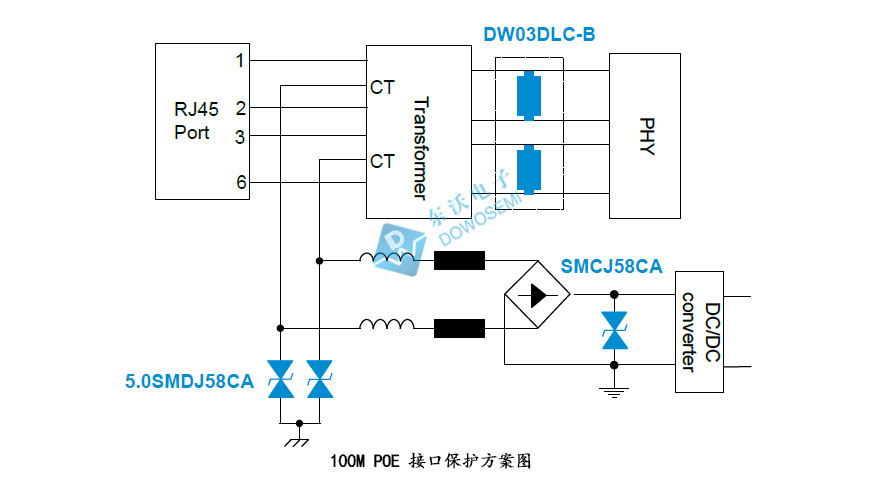

100M百兆POE接口防浪涌防靜電保護方案有很多,接下來要分享的是TVS瞬態電壓抑制二極管5.0SMDJ58CA、SMCJ58CA和ESD靜電保護二極管DW03DLC-B在100M百兆POE接口防護方案中的應用,具體方案圖如下:


從方案圖中可以看出,選用了TVS二極管5.0SMDJ58CA和SMCJ58CA為100M百兆POE接口防浪涌過電壓,選用了ESD二極管DW03DLC-B免受靜電的傷害。5.0SMDJ58CA、SMCJ58CA、DW03DLC-B具體參數詳情如下:

1)TVS二極管5.0SMDJ58CA,雙向貼片

峰值脈沖功率:5000 W
峰值脈沖電流:53.42 A
最小擊穿電壓:64.4 V
最大擊穿電壓:71.2 V
工作電壓:58 V
鉗位電壓:93.6 V
漏電流:5 uA
封裝形式:SMC/DO-214AB

2)TVS二極管SMCJ58CA,雙向貼片

峰值脈沖功率:1500 W
峰值脈沖電流:16.03 A
最小擊穿電壓:64.4 V
最大擊穿電壓:71.2 V
工作電壓:58 V
鉗位電壓:93.6 V
漏電流:1 uA
封裝形式:SMC/DO-214AB

3)ESD二極管DW03DLC-B,雙向貼片

峰值脈沖功率:350 W
最小擊穿電壓:4.0 V
工作電壓:3.3 V
鉗位電壓:7.0 V
漏電流:1 uA
封裝形式:SOD-323
結電容:1pF

想了解更多有關100M百兆POE接口防浪涌防靜電保護方案和電路保護器件5.0SMDJ58CA、SMCJ58CA、DW03DLC-B產品參數、手冊、應用等,可隨時關注和咨詢我們:136 7581 6901(微信同號)朱工
